Mittelspannungsisolatoren sind in folgenden Ausführungen bestellbar:
6,5 kV, 6,8 kV, 8,5 kV, 12 kV, 22 kV und 35 kV
Die Mittelspannungsisolatoren werden aus selbstverlöschendem und halogenfreiem Epoxid Material hergestellt und durch schraubbare Gestänge (als Zubehör lieferbar!) mit vertikalen Kupferschienen verbunden.
Anwendung nur im Innenbereich oder Wettergeschütztem Aussenbereich!
Elektrische und mechanische Eigenschaften
Material: EPOXID
Farbe: Braun
Einsatz: unlegierter Stahl (Dreiwertig verzinnt)
Temperaturbeständigkeit: max. 130° C permanent
LIEFERZEIT AUF ANFRAGE
|

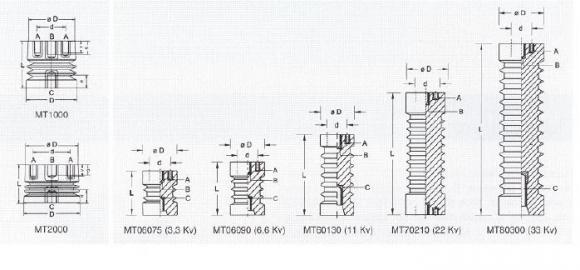

Arbeitsspannung |
Länge in mm - L |
Aussendurchmesser in mm - D |
Kriechstrecke in mm |
Innendurchmesser in mm - d |
Gewindebohrungen |
Teilenummer |
|---|---|---|---|---|---|---|
|
6,5 kV |
60 |
60 |
105 |
36 |
A = M8 |
MT01000 |
|
6,5 kV |
60 |
90 |
105 |
60 |
A = M10 |
MT02000 |
|
6,8 kV |
75 |
60 |
112 |
36 |
A = M8 |
MT06075 |
|
8,5 kV |
90 |
60 |
140 |
36 |
A = M8 |
MT06090 |
|
12 kV |
130 |
60 |
197 |
36 |
A = M8 |
MT60130 |
|
22 kV |
210 |
70 |
285 |
36 |
A = M8 |
MT70210 |
|
35 kV |
300 |
80 |
440 |
36 |
A = M8 |
MT80300 |
|
Elektrische Eigenschaften |
Einheit |
MT01000 |
MT02000 |
MT06075 |
MT06090 |
MT060130 |
MT70210 |
MT80300 |
|---|---|---|---|---|---|---|---|---|
|
Nennspannung |
kV |
6,5 |
6,5 |
6,8 |
8,5 |
12 |
22 |
35 |
|
Kriechstrecke |
mm |
105 |
105 |
112 |
140 |
197 |
285 |
440 |
|
Entladung |
kV (pico) |
- |
- |
46 |
61 |
76 |
128 |
- |
|
Spannungsfrequenz |
kV (rms) |
- |
- |
22** |
29** |
35** |
58** |
- |
** = für eine minute
|
Mechanische Eigenschaften |
Einheit |
MT01000 |
MT02000 |
MT06075 |
MT06090 |
MT60130 |
MT70210 |
MT80300 |
|---|---|---|---|---|---|---|---|---|
|
Krümmung |
N |
4500 |
5200 |
4800 |
4000 |
5000 |
5600 |
6800 |
|
Zugfestigkeit |
N |
9000 |
11500 |
9500 |
9800 |
11500 |
13900 |
10400 |
|
Verdrehung |
Nm |
150 |
200 |
130 |
130 |
150 |
140 |
120 |
|
Gewicht |
kg |
0,300 |
0,580 |
0,350 |
0,370 |
0,475 |
1,110 |
2,00 |

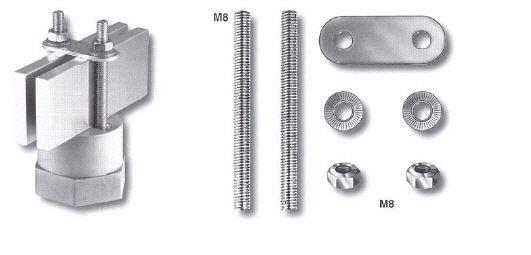

Optional liefern wir, passend zum Anwendungsgebiet und der Schienenbreite, Befestigungssätze, bestehend aus:
- zwei M8 Gewindestangen in Längen von 60 bis 130 mm
- zwei M8 Muttern
- zwei Unterlegscheiben
- eine Metallplatte
